Описание

  • Дом имеет размеры в осях — 12,40 м х 14,97 м
  • Запроектирована здание относится к степени огнестойкости -II
  • Фундаменты запроектированы ленточные из сборных блоков фундаментных стеновых с основанием в виде монолитной фундаментной плиты.
  • Горизонтальная гидроизоляция — 2 слоя гидроизола; вертикальная гидроизоляция — согласно проекту, утепление фундаментов
  • Ограждающих стены толщиной 475 мм выполнены из газобетонных блоков АЕRОC D 500 B 2.5 F 100 (375х200х600 mm), и утплювача толщиной 100 mm (Минеральная вата FRONTROCK S или аналог, при условии, если коэффициент теплопроводности в условиях эксплуатации не более λ Б = 0,042 Вт / м К) 375 mm. Внутренние стены выполнены из газобетонных блоков AEROC D500 B2.5 (375х200х600 mm), толщиной 375 mm.
  • Перегородки из кирпича керамического рядового полнотелого марки M 75 на цементном растворе M50 толщиной 120 mm.
  • Перемычки — монолитные
  • Вентканалы — полнотелый кирпич M100 на цементно-песчаном растворе M50 с армированием внутри вентканалов арматурными сетками.
  • Перекрытия первого этажа и покрытия это монолитная плита покрытия и покрытия
  • Кровля Плоская с утеплителем. Покрытие — термосвариваемая ПВХ-мембрана.

Визуализация

Визуализация

Визуализация

Визуализация

Визуализация

Визуализация

Визуализация

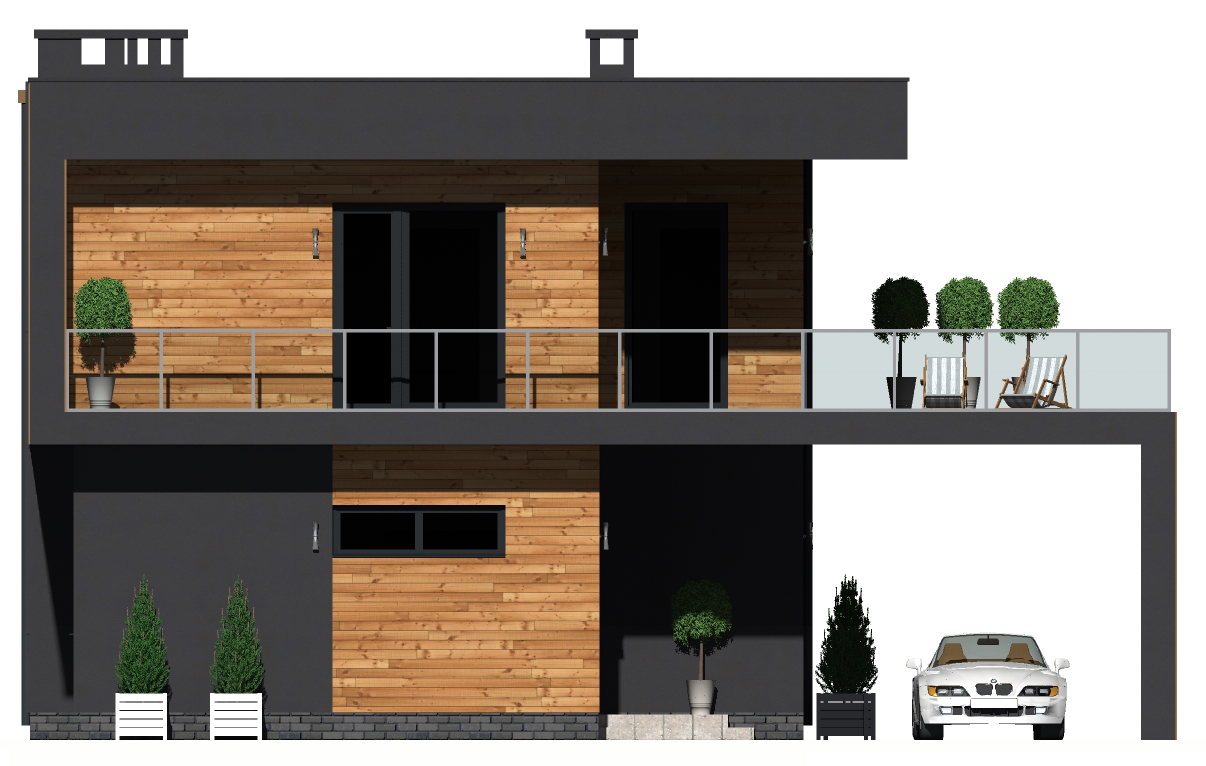

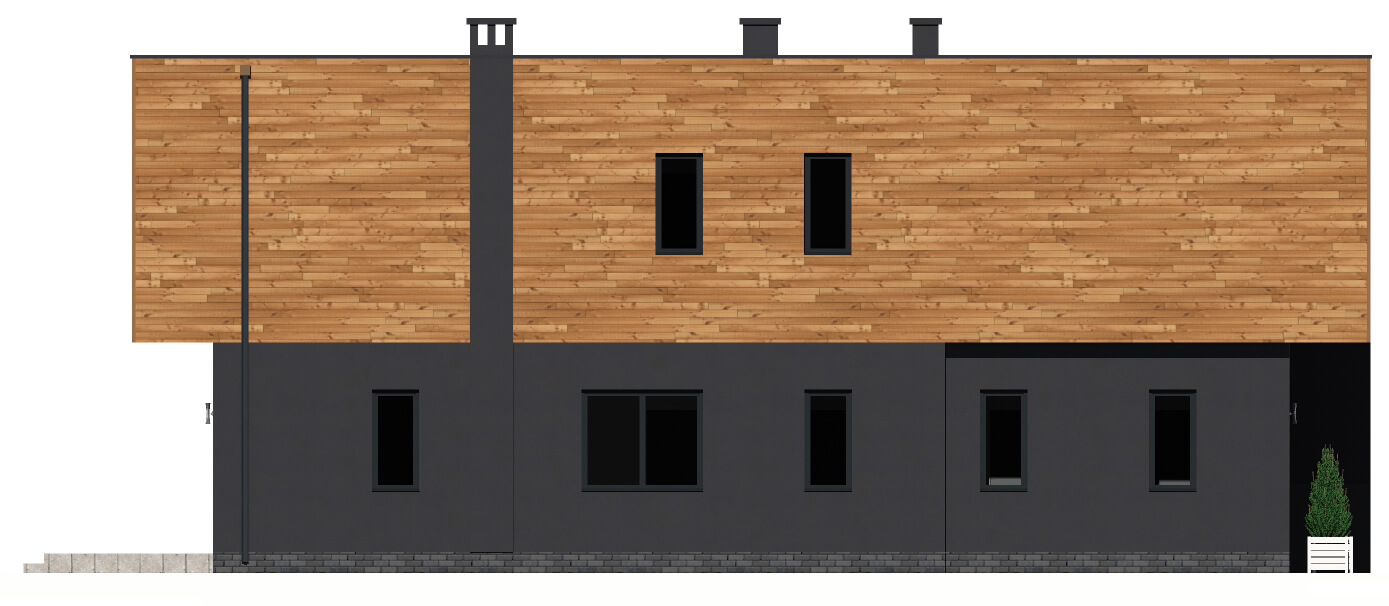

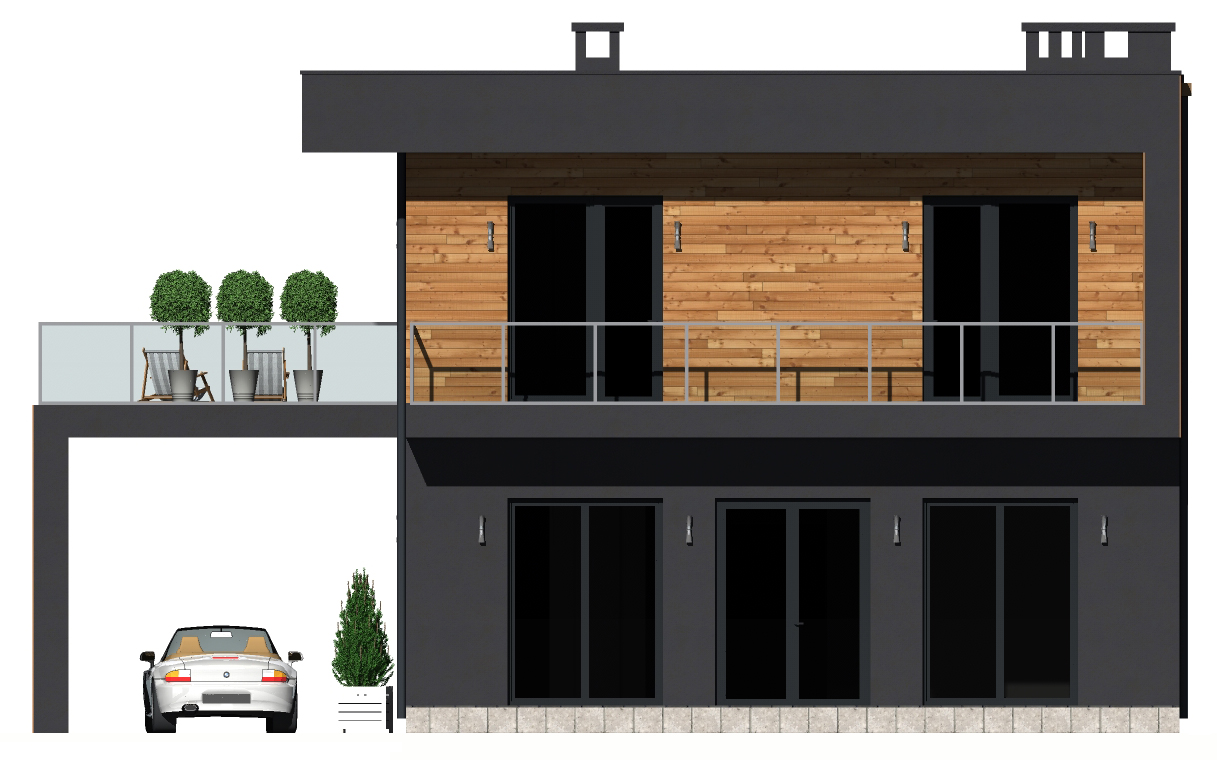

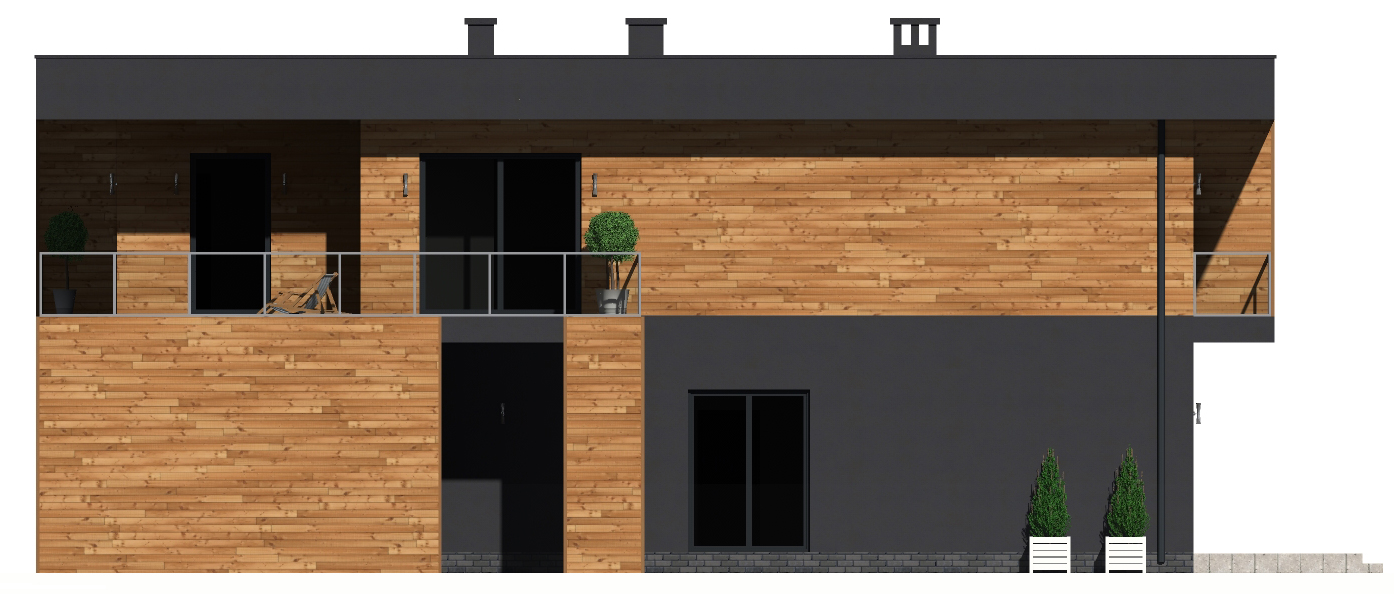

Фасад

Фасад

Фасад

Фасад

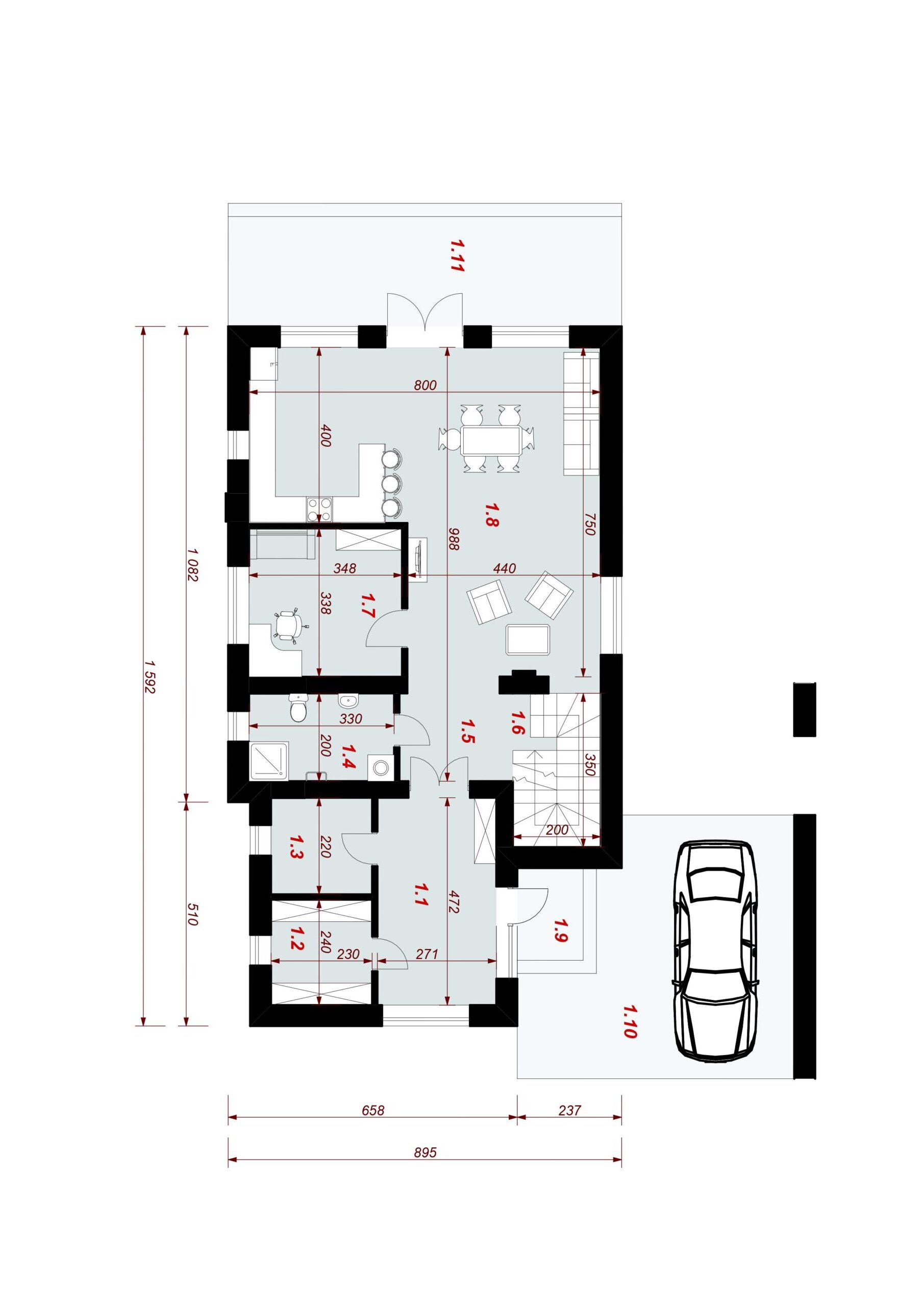

План 1 этажа

1.1  Тамбур 12,77 m²
1.2  Гардероб 5,52 m²
1.3  Отопительный пункт 5,06 m²
1.4  Санузел 6,60 m²
1.5  Коридор 5,95 m²
1.6  Лестничная клетка 7,44 m²
1.7  Кабинет 11,76 m²
1.8  Гостевая, кухня 47,40 m²
1.9  Крыльцо  4,32 m²
1.10  Навес  30,62 m²
1.11  Тераса  25,06 m²
Итого по первому этажу  162,50 m²

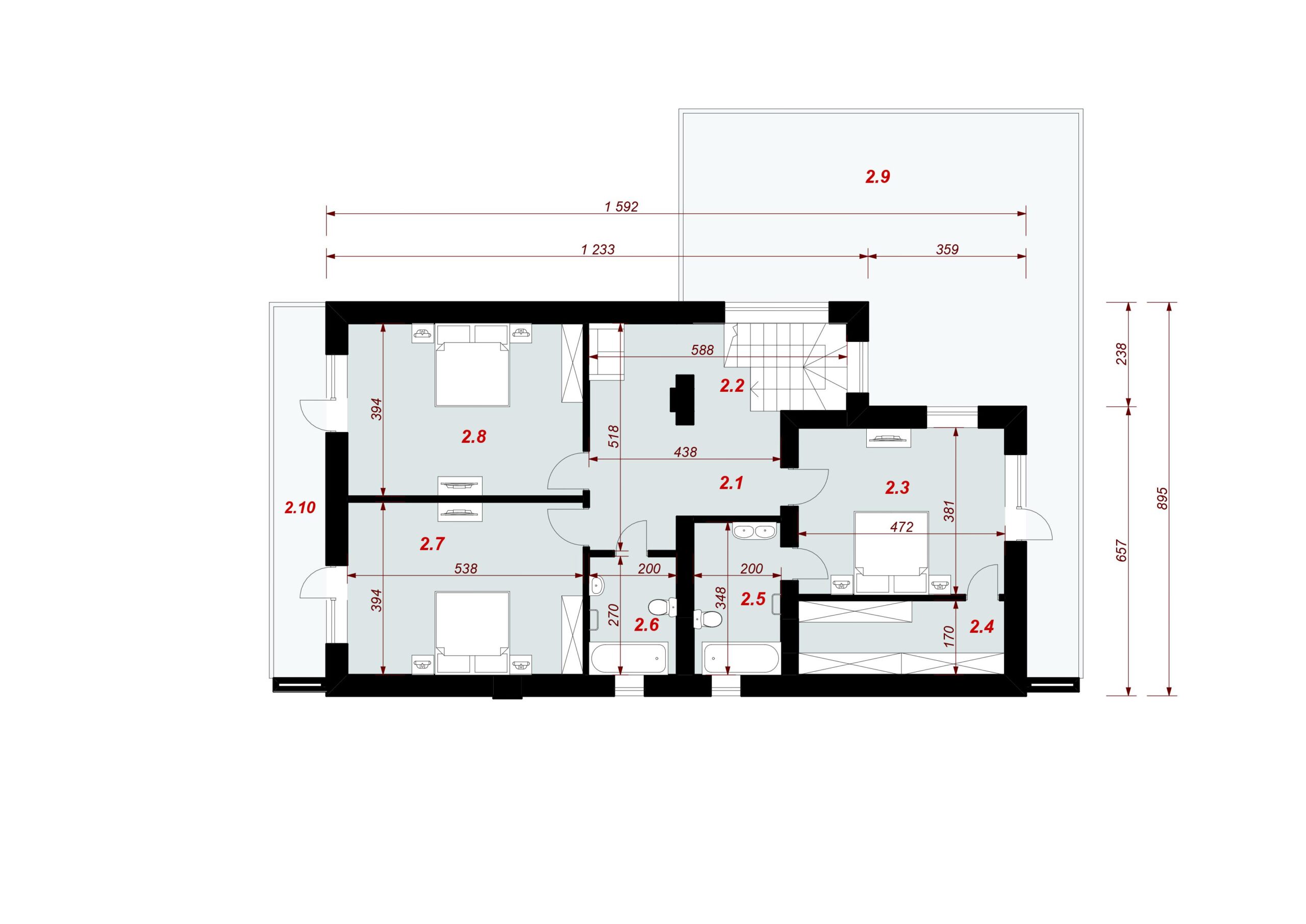

План 2 этажа

2.1  Коридор 164,1 m²
2.2  Лестничная клетка 5,00 m²
2.3  Комната 17,96 m²
2.4  Гардероб 8,02 m²
2.5  Коридор 8,56 m
2.6  Санузел 6,96 m²
2.7  Санузел 5,40 m²
2.8  Комната 21,20 m²
2.9  Комната  21,20 m²
2.10  Балкон  11,63 m²
2.11  Тераса  60,65 m²
Итого по второму этажу  176,84 m²
Итого по жилому дому 339,34 m²

Визуализация

Визуализация

Визуализация

Визуализация

Визуализация

Визуализация
